Про 4. 09 и 4. 06 часть. DRIVE2. То что гидротолкатели проседают и не обеспечивают полного открытия клапанов на высоких оборотах вращения коленчатого вала, мало кому заметно. Чаще замечают, что эти «пустышки» стучат при прогреве двигателя и на ходу – это происходит из- за того, что в районе 3- го и 4- го цилиндров не хватает давления масла для надежной работы гидротолкателей. Большинство спортсменов отказываются от гидротолкателей и переходят на «жесткие» толкатели с регулировкой зазора в клапанах, используя корпус штатного гидротолкателя.

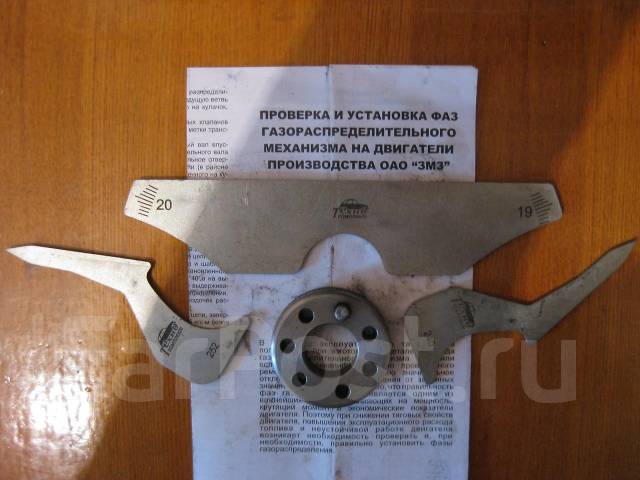

Звездочка распределительного вала с меткой 23 зуба - 2 шт. ГРМ на Газель-3302, ЗМЗ-406 двигатель, цепи 70 и 90 звеньев. После установки натяжного устройства на ось необходимо убедиться, что натяжное устройство . Поменял цепи ГРМ на 406 двигателе, все выставил по меткам, а зажигание. Для 406 двигателя есть спец шаблоны для установки распредвалов.
- Метки нижней цепи ГРМ 405 406 409 ГАЗель Волга УАЗ. Стук в головке блока двигателя змз 406 выставление меток .
- Рекомендации завода по замене цепей ГРМ на 406-405 двигателях 100000. Двигатель работал чисто, без шумов, и масло не жрало.
Привод газораспределительного механизма: От установки фаз газораспределения зависит многое в параметрах работы двигателя. Чем точнее выставлены фазы газораспределения, «строже» натянуты цепи 1- ой и 2- ой ступеней привода механизма газораспределения и чем меньше отклоняются фазы в процессе работы двигателя от установочных значений, тем выше мощность и эластичность двигателя во всех диапазонах от малых до высоких оборотов вращения коленчатого вала. Объяснение этому простое.
КМПСУД «не видит» двигателя, а «ощупывает» его, анализируя показания информационных датчиков. По согласованию значений датчиков ДМРВ, ДПДЗ, ДТОЖ, ДТВ и ДД, в БЗУ блока управления, составляется «виртуальная картина» исправности двигателя. Если происходит разбалансировка показаний датчиков, связанная с нарушением установки фаз газораспределения, то управление исполнительными устройствами КМПСУД: начала и длительности фазы впрыска — форсунками, угла опережения — катушками зажигания, перепуск воздуха в обход дроссельной заслонки — РДВ, переводится в «аварийный» режим, по табличным значениям, заложенным в ДЗУ в программе «ресурсосбережения». Растет расход топлива, автомобиль разгоняется с места с провалом в начале разгона, и т. Внутренний диаметр выполнен в форме конуса «Морзе». В этот конус устанавливается вторая втулка, имеющая согласованную конусную поверхность, а также отверстие под штифт, фиксирующий втулку от поворота относительно распределительного вала и отверстия для болта крепления втулки к распределительному валу. После регулировки установки фаз газораспределения достаточно затянуть болты крепления «разрезных» звездочек к распределительным валам двигателя, удерживаемым от поворота ключом за шлицы прилива с квадартным профилем, моментом 5,8 - 6,2 к.
Установка зажигания в двигателе ЗМЗ 406 на Газели. Могут попадаться не качественные цепи ГРМ, по этому, распредвалы . ГАЗЕЛЬ - установка расспредвалов по меткам. Василий, приспособление ваше для установки фаз ГРМ 406-409-х двигателей достойно похвалы. Чаще замечают, что эти «пустышки» стучат при прогреве двигателя и на ходу – это. Website Auditor Torrent. От установки фаз газораспределения зависит многое в параметрах. Фото отчет о замене цепи ГРМ на автомобиле Волга ГАЗ-31105 с двигателем ЗМЗ-406. Подробное описание, коментарии и видео по . Метки нижней цепи ГРМ 405 406 409 ГАЗель Волга УАЗ - Duration: 3:39. Гараж АвтоХлам 33,232 views · 3:39.
Гс- м.— звездочки, установленные на промежуточном валу двигателя, должны быть изготовлены в едином блоке, а профиль зубьев обработан с единой базы. При допуске радиального биения впадин зубьев в 0,0. Это происходит из- за того, что «малая» звездочка устанавливается на «большую». Поля допусков в сборочной единице в несколько раз превышают допуски обработки каждой детали. Из- за этого конструктивного дефекта вызывающего продольные рывки в приводе механизма газораспределения, цепи 2- ой ступени (верхняя) изнашиваются в два раза быстрее, чем цепь привода 1- ой ступени, где цепь работает при больших нагрузках и двигается с большими скоростями.
Устройства натяжения цепей (пластиковые башмаки или устройства натяжения со звездочками): При эксплуатации втулочных цепей, наилучшим устройством натяжения цепи является устройство натяжения цепи со звездочкой на подшипнике качения. Минус этого устройства в том, что смазка открытых подшипников, особенно верхнего устройства натяжения, масляным туманом не достаточна, ударные нагрузки, передаваемые на звездочки с цепи, вызывают питтинг шариков и обойм подшипника, значительно снижая их ресурс, вес звездочки и подшипника «прибавляется» к кинетической массе цепи, снижая КПД.
А проявляющееся на высоких скоростях, динамическое сопротивление подшипника, связанное с гироскопическим эффектом, снижает мощность двигателя на высоких оборотах. При эксплуатации втулочно- роликовых цепей, наилучшим устройством натяжения цепи является пластмассовый башмак, изготовленный из конструкционно- прочного пластика, имеющего низкий коэффициент трения и высокую стабильность к высоким температурам и агрессивным средам. Втулочно- роликовая цепь по пластиковой поверхности башмака катится, опираясь на поверхность башмака роликами.
В результате этого цепь не испытывает трения, не нагревается и не изнашивает поверхности башмака. Автоматические натяжители цепей привода механизма газораспределения: Штатные гидронатяжтители цепи, приспособленные к двигателю ЗМЗ- 4. СААБ- овского, с устаревшей конструкцией, который, при обкатке на Авто. ВАЗ был заменен на полуавтоматический натяжитель от ВАЗ- классики, был «позаимствован» или попросту украден, без разрешения их разработчиков из фирмы INA, со 1. Мерседес Бенц . При этом с оригинального изделия, без конструкторского осмысления последствий горе- рационнализации, а чисто по- крестьянски, был срезан передний конец толкателя, в котором находился довольно необходимый для работы этого изделия элемент . При допустимом усилии в 5 к.
Гс, усилие гидронатяжителя цепей достигают 6. Гс, что в 1. 2- 1.
ГОСТ. Это снижает ресурс работы цепи и устройств натяжения в несколько раз.— Прецизионная плунжерная пара с канавками и кольцами фиксации поршня гидронатяжителя в корпусе фильтруют проходящее через гидронатяжитель масло, Когда гидронатяжитель засоряется на длину поршня 1. Расход масла, проходящего через корпус гидронатяжителя и через круговой зазор, между корпусом гидронатяжителя и гнездом установки в двигатель, значительно снижают давление масла в масляной системе двигателя, и особенно в самом необходимом месте, на подшипниках жидкостного трения распределительных валов в задней части головки блока цилиндров, а также в каналах питателей маслом гидротолкателей 3- го и 4- го цилиндров.— Шаг ступенчатого перемещения в 2,3- 2,5 мм не обеспечивает достаточного «строгого» натяжения цепей и цепи заметно «болтается», особенно при каждом пуске холодного двигателя.— Разобрать, обслужить штатный гидронатяжитель цепи не просто даже при наличии специальных приспособлений, слесарных тисков и необходимой квалификации, а в полевых условиях при помощи обычного шоферского инструмента практически невозможно. Но голь на выдумки хитра и я встречал изделия которые вставляли вместо гидронатяжителей, чтобы доехать до дома : пальца от цепей, подходящие по диаметру корпуса натяжителя или деревянные чопики, выструганные из подходящей колобашки из ветки или куска доски, по всей видимости тупым ножиком, неизменно прилагаемый к шоферскому инструменту автомобилей ГАЗ до 2. Правило обращения с приводными цепями, утвержденное ГОСТ : На цепи нельзя нажимать слишком сильно, чтобы не создавать растяжения вдоль ветвей цепи и не увеличивать трение на опорных, ведомых и ведущих звездочках.
Для этого их надо только придерживать и не давать ослаблять натяжение. Автоматический натяжитель цепи моей конструкции, которая защищена Патентом РФ, как изобретение: — очень простой в обслуживании и понятный в эксплуатации,— имеет шаг фиксации в 1,0 мм,— создает усилие на устройства натяжения цепей и ветви натягиваемых цепей от 3 до 5 к. Гс.— не использует масло, как рабочую среду и может работать без подачи в него масла.— из- за уплотнения мест установки натяжителей цепи в двигатель манжетами, давление в верхней части двигателя увеличивается на 0,3.
Гс/см. 2. Установка фаз газораспределения: Чтобы двигатель работал правильно и КМПСУД могло управлять процессами впрыска и угла опережения зажигания без ошибочно, программами, заложенными в блок управления, фазы газораспределения должны быть отрегулированы. Для этого при положении поршня цилиндра в В.
